Descrizione Progetto

Categoria: Sollevamento e Movimentazione
Descrizione: Orecchiole
Materiale: Acciai legati

Le orecchiole vengono fornite in serie di 4 pezzi e impiegate come accessori di sollevamento custom, realizzati su indicazioni specifiche del cliente per la movimentazione in verticale e in orizzontale dei motori che compongono i vettori ARIANNE e VEGA equipaggiati con i rispettivi anelli di maneggio.

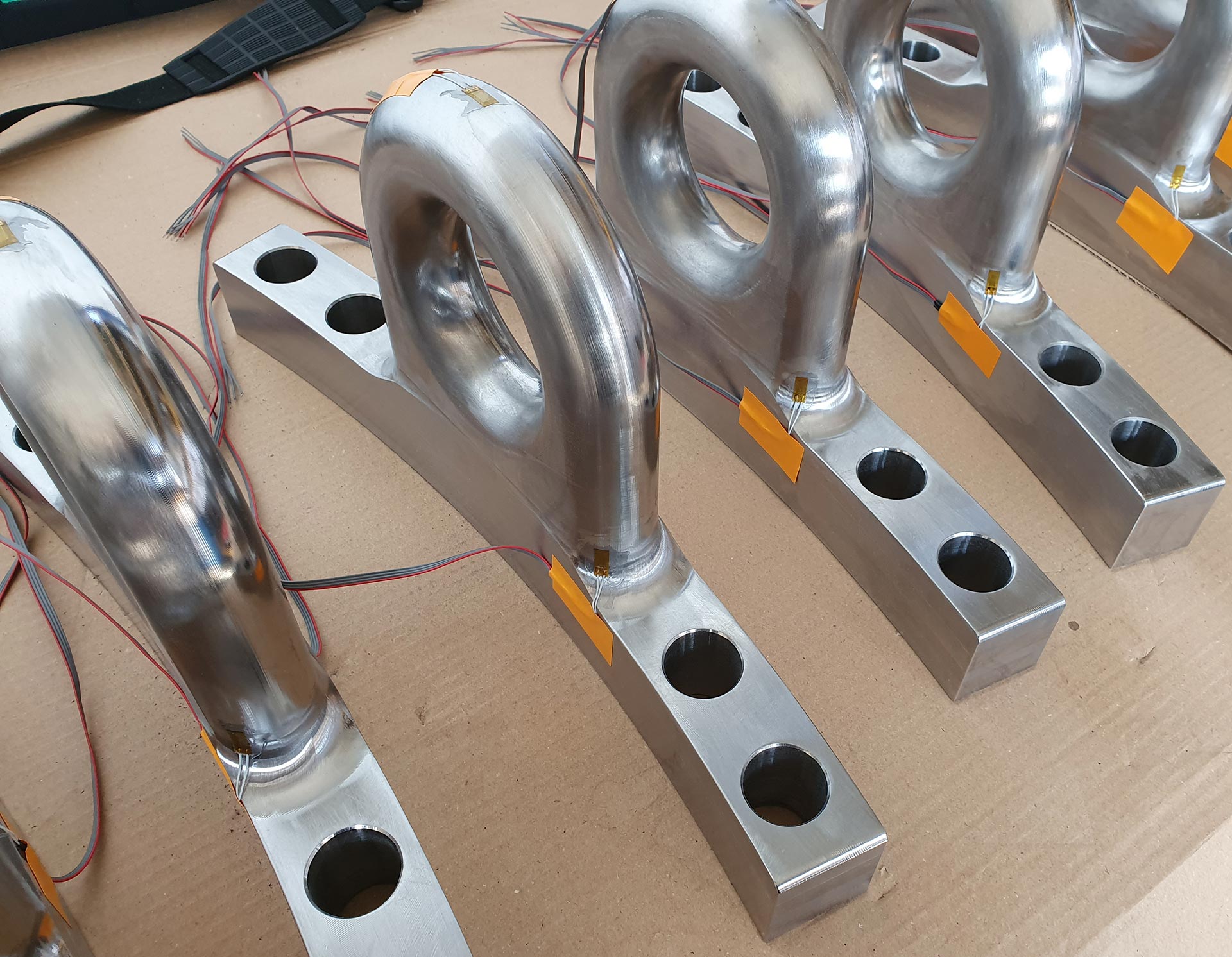

L’orecchiola presenta un occhione di sezione, equivalente a un tondo allungato sagomato, di diametro compreso tra 40mm e 50mm, con un foro passante compreso tra 70mm e 80mm in elevazione da una scarpa raggiata di altezza minima 50mm, predisposta con 4 fori passanti diametro 31mm per il passaggio delle viti M30 che la vincolano agli anelli di maneggio per la movimentazione del motore.

Nella maggior parte dei casi sono ricavate da un unico blocco monolitico, estratto da lamiera alto spessore, tallone forgiato o anello, in materiale pregiato quale 42CrMo4 UNI 10083-3, 39NiCrMo3 UNI 10083-3, 17.4- PH UNI 10083-3, tramite lavorazione di asportazione truciolo a macchina utensile.

Le Orecchiole, qualora il materiale lo richiede, sono trattate superficialmente contro la corrosione, tramite ciclo di mocrosabbiatura e zincatura elettrolitica.

Il progetto è condotto in conformità alle specifiche riportate nel capitolato tecnico del cliente, riguardo le condizioni di lavoro tipiche per il singolo set di orecchiole, per la definizione della geometria di interfaccia e della portata, quindi alla EN 13155:2003+A2:2009 per le verifiche strutturali di progetto e di collaudo del singolo esemplare. Vengono fornite complete di marcatura CE in conformità alla Direttiva Macchine 2006/42/CE, completi di fascicolo tecnico (Progetto, Verifica strutturale, Fascicolo controllo in fase di produzione, Report Prove di collaudo, Manuale uso e manutenzione) e della certificazione APAVE CMP.

Le Orecchiole sono accessori di sollevamento soggetti a cicli di fatica, pertanto sono curati nei minimi dettagli in fase di progetto e di lavorazione, prestando attenzione alla forma, ai raggi di raccordo e alla finitura superficiale. Le Orecchiole sono inoltre soggette all’usura del trattamento superficiale esterno dovuto all’utilizzo: per questo, per mantenere sempre visibile e chiara la marcatura del singolo pezzo, negli ultimi esemplari prodotti è stato sviluppato, testato e introdotto un nuovo metodo di marcatura indelebile resistente ai trattamenti superficiali.
